MY系列特点
1）自动演算、专家模糊PID
2）组控制输出：主/副输出(加热/冷却）
3）11种传感器及多种模拟量输入模式选择
4）3组报警输出
5）报警附待机功能（上电第一轮不工作）
6）13种报警模式自由选择
7）斜率及持温控制
8）三线式比例马达阀控制
9）MODBUS-RTU 数字通讯
10）32段微电脑程序控制

MY系列产品说明

1、输入类型

热电偶: K、E、J、T、B、S、WU-RE 3-25、N、R
热电阻:Pt100, Cu50, 0~400Ω
模拟量: DC 0~20mV、0~50mV 或其他
DC 0~5V、0~10V、1~5V、2~10V 或其他
DC4~20mA、0~20mA 、0~10mA 或其他
测量精度: (Max±0.3% fus or ±1)≤±1 digit
采样周期: 0.25 Sec
测量值修正: -99~100℃（°F） or -99.9~100.0℃（°F）
副输入(阀位反馈或设定值外给定)：DC 4~20mA、0~5V or others
温度单位: ℃ or °F

2、设定范围

主控设定值 (SV): 参照输入类型范围
P(比例带l):0~100%全量程可调 （P1为加热侧 ,P2为冷却侧）*1
I(微分时间):0~3600秒 （I1 为加热侧 ,I2为冷却侧）*2
D(微分时间):0~3600秒（D1 为加热侧 ,D2为冷却侧）*3
加热侧控制周期（CYT1）:1 to 100秒
冷却侧控制周期（CYT2）:1 to 100秒
报警模式：13 种可选
积分限幅 (AR): 加热侧比例带的1 - 100% *4
*1.当比例带P设为0或0.0时，为ON/OFF 位式控制
*2.当积分时间I设为0时为PD控制
*3.当微分时间D设为0时为PI控制
*4.当积分限幅AR设为0时则无积分功能

3、输出类型:

主输出 (OUT1)：继电器（ 250VAC/5A）
电压脉冲12VDC (用于驱动固态继电器)
双向可控硅过零触发(＜100A)
连续电流或电压 4~20mA、0~20mA 、0~5V、1~5V
可控硅相位控制SCR
副输出(OUT2 冷却)：继电器（ 250VAC/5A）
电压脉冲12VDC (用于驱动固态继电器)
双向可控硅过零触发(＜100A)
连续电流或电压 4~20mA、0~20mA 、0~5V、1~5V
报警1/报警2/报警3：继电器（ 250VAC/5A）

4、调节方式

PID调节（反比例控制，自动演算，用于加热工艺）
PID调节（正比例控制，自动演算，用于冷却工艺）
加热/冷却独立 PID调节 (加热/冷却，自动演算）

5、控制类型

常规PID模糊控制
可程式控制（32段微电脑程序控制）
单点升温斜率控制
三线式比例马达阀控制（阀门正反转控制，阀位反馈或无反馈）

MY06系列仪表：4位大LED数码显示，带输出百分比光柱指示，测量精度0.2%
  热电偶，热电阻输入时最大分辩率o．1度，模拟量如O-lOVDC输入时最大分辩
  率為0.001，手／自动无扰动切换功能，2组独立PID加热／冷却双输出。

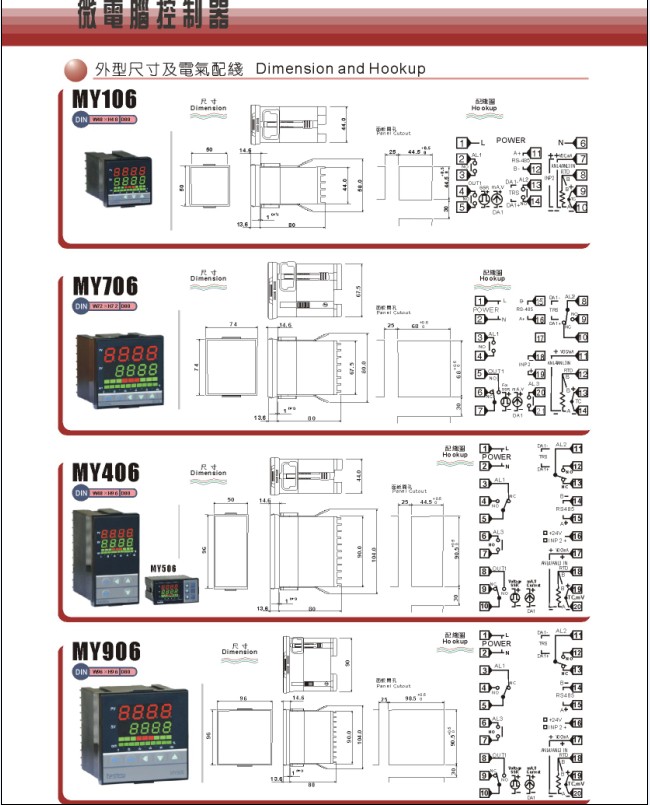

●使用前请确定仪表供电电源及输出类型是否正确，產品外壳接綫图中有标识，
  產品代码CODE第4第5位位表示输出类型，如继电器，电压脉冲接固态继电
  器或4-20mA输出等等。

●仪表输入信号热电偶、热电阻可自由设定，使用前请先选择仪表输入信号，
  使之与传感器相符合，若需模拟量输入需定货指明。
●仪表支持手自动切换功能，详见“7手自动切换控制”
●仪表出厂一般OUT1為反作用控制I加热型l，OUT2為正作用控制I冷却型l
  用户也可自行选择OUT1為正作用控制（冷却型）。

●双组独立PID加热／冷却输出功能

●PID控制：仪表出厂一般為PID控制，带自整定功能。
●位式控制：将比例带P设為o.o即可转為位式控制，位式回差為HYS。加热作用时：PV大于SVI输出
  OUT停止，PV小于SV-HYS输出OUT殷动，适用于OUT1。  冷却作用时：PV大
  于SV+HYS输出啟动，PV小于sv输出停止，适用于OUT1或OUT2
●时间比例控制：若P≠o，1=0，d=0则可转為纯时间比例控制，比例再设定為
  rSt，控制周期為CYt。加热作用时：rSt数值越大输出越大，冷却作用时：
  rSt数值越大输出越小。适用于OUT1或OUT2。

●**PID控制时，建议用户采用自整定方式提高控制效果。

●模拟量输出时在某些特殊控制场合為了让输出更佳平稳，可开殷输出缓冲功
能。
